مصنوعات کا تعارف:

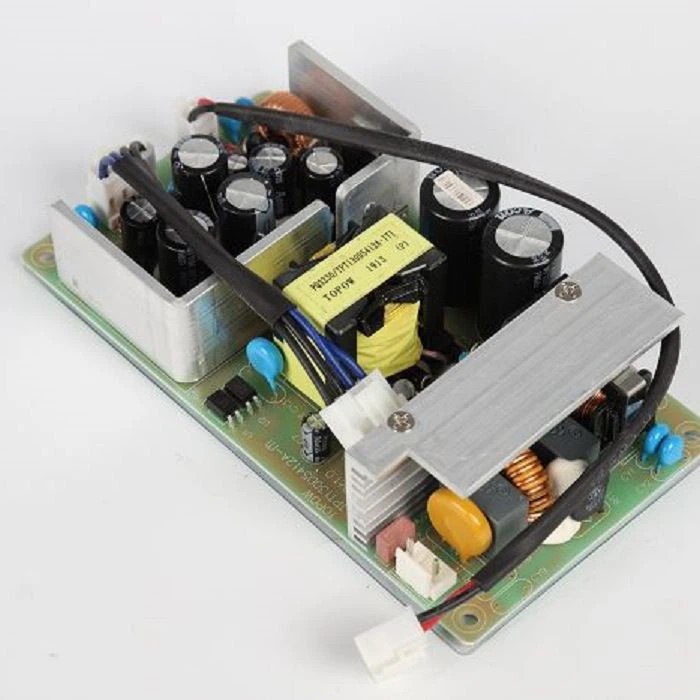

TPT130D5412A ایک اعلی کارکردگی کا ڈبل چینل صنعتی پاور بورڈ ہے جو مستحکم اور قابل اعتماد ڈوئل آؤٹ پٹ پاور فراہم کرنے کے لئے ڈیزائن کیا گیا ہے (54V/2 {. 2a اور 12v/1a) . یہ صنعتی آٹومیشن ، ٹیلی مواصلات اور استحکام کے لئے تیار ہے جہاں بجلی کی فراہمی اور مستحکم نظام موجود ہے۔
ڈوئل چینل انڈسٹریل پاور بورڈ کے طور پر ، یہ مصنوع ماحول میں سب سے بڑھ کر مضبوط پاور مینجمنٹ کی ضرورت ہوتی ہے ، جو جدید تحفظ کی خصوصیات پیش کرتی ہے اور بین الاقوامی حفاظت اور EMC کے معیارات . اس کے کمپیکٹ ڈیزائن اور اعلی کارکردگی کی تعمیل کرتی ہے۔
مصنوعات کی خصوصیت
دوہری آؤٹ پٹ چینلز
54V/2 . 2A اور 12V/1A آؤٹ پٹ فراہم کرتا ہے ، جس میں متعدد وولٹیج ریلوں کی ضرورت والے نظاموں کو پورا کیا جاتا ہے۔
سخت وولٹیج رواداری (± 1 ٪ لائن ریگولیشن ، ± 2 ٪ بوجھ ریگولیشن) مستقل کارکردگی کو یقینی بنائیں .
01
اعلی کارکردگی اور کم اسٹینڈ بائی پاور
مکمل بوجھ (230VAC ان پٹ) پر 84 ٪ تک کی کارکردگی ، توانائی کی کھپت . کو کم کرتی ہے
بغیر کسی بوجھ پر 2 . 0W سے کم یا اس کے برابر اسٹینڈ بائی پاور کا نقصان ، توانائی کی بچت کو بڑھانا۔
02
مضبوط تحفظ کے طریقہ کار
ہچکیپ موڈ سے زیادہ موجودہ تحفظ (54V: 3A-5A) اور لیچ موڈ اوور وولٹیج پروٹیکشن (54V: 58V-65V) .
آٹو وصولی کے ساتھ شارٹ سرکٹ کا تحفظ ، نظام کی حفاظت کو یقینی بنانا .
03
وسیع ان پٹ وولٹیج کی حد
90VAC سے 264VAC ان پٹ کی حمایت کرتا ہے ، جو غیر مستحکم پاور گرڈ اور عالمی وولٹیج کے معیارات . کے مطابق ہے
04
صنعتی گریڈ کی وشوسنییتا
-10 ڈگری میں +40 ڈگری میں کام کرتا ہے اور کمپن (5 جی) اور جھٹکے (20 جی) . کا مقابلہ کرتا ہے
mtbf> 44 ، 000 25 ڈگری پر گھنٹے ، سخت ماحول میں طویل مدتی استحکام کو یقینی بناتے ہوئے .
05
مصنوعاتدرخواست
صنعتی آٹومیشن
PLCs ، موٹر ڈرائیوز ، اور کنٹرول سسٹم کے لئے طاقت .
ٹیلی مواصلات
بیس اسٹیشنوں اور نیٹ ورک کے بنیادی ڈھانچے کے لئے بیک اپ پاور .
ایل ای ڈی لائٹنگ
ہائی وولٹیج ایل ای ڈی سرنی اور ڈرائیور سرکٹس .
ٹیسٹ اور پیمائش کا سامان
صحت سے متعلق آلات جس میں مستحکم ڈوئل وولٹیج ان پٹ کی ضرورت ہوتی ہے .
اس پاور بورڈ کو کیوں منتخب کریں؟
- ڈبل آؤٹ پٹ ڈیزائن: متعدد سنگل آؤٹ پٹ PSUs . کی جگہ لے کر پاور فن تعمیر کو آسان بناتا ہے
- توانائی سے موثر: اعلی کارکردگی اور کم اسٹینڈ بائی پاور آپریشنل اخراجات . کو کم کرتی ہے
- صنعتی استحکام: سخت حالات کا مقابلہ کرنے کے لئے بنایا گیا ، بشمول اعلی کمپن اور وسیع درجہ حرارت کی حدود .
- آسان انضمام: معیاری 3 . 96 ملی میٹر کنیکٹر اور صاف پن تعریفیں اسٹریم لائن انسٹالیشن۔
- ثابت شدہ وشوسنییتا: 44 ، 000+ گھنٹے MTBF اہم ایپلی کیشنز میں بلاتعطل آپریشن کو یقینی بناتا ہے .
ڈاؤن لوڈ، اتارنا ٹیگ: ڈوئل چینل انڈسٹریل پاور بورڈ ، چائنا ڈوئل چینل صنعتی پاور بورڈ مینوفیکچررز ، سپلائرز ، فیکٹری
پیداوار کی تفصیلات
|
عام وولٹیج کی حد |
100 ~ 240vac |
|
ان پٹ وولٹیج کی حد |
90 ~ 64vac |
|
ان پٹ وولٹیج فریکوئنسی |
50/60Hz |
|
inrush موجودہ |
80a زیادہ سے زیادہ |
|
زیادہ سے زیادہ ان پٹ AC موجودہ |
2a زیادہ سے زیادہ |
|
آؤٹ پٹ 1 |
54V/2.2A |
|
آؤٹ پٹ 2 |
12V/1A |
|
کولنگ کا طریقہ |
وینٹیلیشن |
|
کارکردگی |
84 ٪ سے زیادہ یا اس کے برابر |
|
آپریٹنگ درجہ حرارت |
-10 ~ 50 ڈگری |
|
اسٹوریج کا درجہ حرارت |
-20 ~ 70 ڈگری |
|
تحفظ |
OCP/OVP/SCP/OLP |
|
طول و عرض |
150*88*33 ملی میٹر |
