پاور اڈیپٹر کو تبدیل کرنے میں EMI کے شور کو کیسے حل کریں

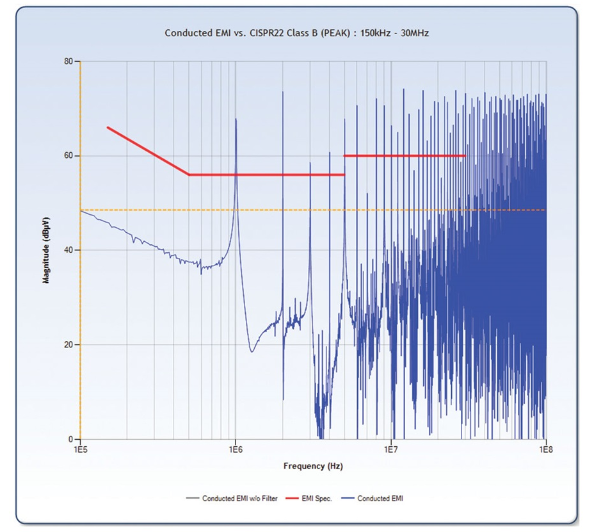

سوئچنگ پاور اڈاپٹر کے ان پٹ پر EMI شور کی دو قسمیں ہیں: عام - موڈ شور اور تفریق - وضع شور۔ AC ان پٹ لائنوں (100–240V) اور ارتھ گراؤنڈ کے درمیان موجود EMI شور کو عام - وضع کا شور کہا جاتا ہے۔ اس کو AC ان پٹ لائنوں کے ساتھ مساوی صلاحیت اور اسی مرحلے کے ساتھ منتقل کردہ مداخلت سگنل کے طور پر سمجھا جاسکتا ہے۔ دوسری طرف ، AC ان پٹ لائنوں کے درمیان موجود EMI شور کو تفریق - وضع کا شور کہا جاتا ہے ، جسے AC ان پٹ لائنوں کے مابین 180 - ڈگری مرحلے کے فرق کے ساتھ منتقل کردہ مداخلت سگنل کے طور پر دیکھا جاسکتا ہے۔ عام - وضع کا شور AC ان پٹ لائنوں سے زمین کے گراؤنڈ میں بہہ جانے والا مداخلت موجودہ ہے ، جبکہ تفریق - وضع کا شور AC ان پٹ لائنوں کے مابین مداخلت کا موجودہ بہاؤ ہے۔ کسی بھی سوئچنگ پاور اڈاپٹر ان پٹ لائن پر منعقدہ EMI شور کی نمائندگی عام - وضع اور امتیازی موڈ شور کے لحاظ سے کی جاسکتی ہے ، اور ان دو اقسام کے EMI شور کو الگ الگ دبانے کے لئے آزاد EMI ذرائع کے طور پر سمجھا جاسکتا ہے۔
220V/50Hz AC پاور گرڈ اور 115V/400Hz AC جنریٹرز دونوں میں مختلف قسم کے بجلی کا شور موجود ہے۔ الیکٹرانک آلات میں داخل ہونے اور باہر جانے کے لئے EMI کے لئے بجلی کی لائنیں بنیادی راستہ ہیں۔ بجلی کی لائنوں کے ذریعے ، گرڈ سے مداخلت سوئچنگ پاور اڈاپٹر میں داخل ہوسکتی ہے ، جس سے اس کے معمول کے عمل میں خلل پڑتا ہے۔ اسی طرح ، سوئچنگ پاور اڈاپٹر کے ذریعہ پیدا ہونے والی مداخلت بھی بجلی کی لائنوں کے ذریعہ گرڈ میں واپس منتقل کی جاسکتی ہے ، جس سے گرڈ سے منسلک دیگر برقی آلات میں مداخلت ہوتی ہے۔ دونوں منظرناموں کو روکنے کے لئے ، سوئچنگ پاور اڈاپٹر کے ان پٹ پر ایک کم - پاس فلٹر انسٹال ہونا ضروری ہے۔ یہ فلٹر صرف آلات کی آپریٹنگ فریکوئنسی (50 ہرٹز ، 60 ہ ہرٹز ، یا 400 ہ ہرٹز) کو گزرنے کی اجازت دیتا ہے ، جبکہ اعلی - تعدد مداخلت کو نمایاں توجہ کی پیش کش کرتا ہے۔ اس قسم کے فلٹر ، جو خاص طور پر پاور اڈاپٹر مصنوعات کو تبدیل کرنے کے لئے ڈیزائن کیا گیا ہے ، کو EMI ان پٹ فلٹر کہا جاتا ہے۔
سوئچنگ پاور اڈاپٹر میں EMI فلٹر دونوں تفریق - وضع اور عام - موڈ مداخلت دونوں کو دباتا ہے۔ تاہم ، سرکٹ ڈھانچے میں اختلافات کی وجہ سے ، تفریق - وضع اور عام - وضع کی مداخلت کے لئے دباؤ کی سطح مختلف ہوتی ہے۔ لہذا ، فلٹر کی تکنیکی وضاحتوں میں تفریق - موڈ اندراج کا نقصان اور عام - موڈ اندراج کا نقصان شامل ہے۔ جب تک کہ خاص طور پر غیر استعمال شدہ استعمال کے لئے جائز کے طور پر بیان نہیں کیا جاتا ہے ، تمام پاور فلٹرز کو گراؤنڈ کرنا ضروری ہے ، کیونکہ عام طور پر - موڈ بائی پاس کیپسیٹرز صرف EMI فلٹر میں کیپسیٹرز صرف مؤثر طریقے سے کام کرتے ہیں جب گراؤنڈ کیا جاتا ہے۔
سوئچنگ پاور اڈاپٹر خود بھی EMI مداخلت کا ایک ذریعہ ہے۔ بجلی کی تبدیلی کے دوران ، سوئچنگ پاور اڈاپٹر سوئچنگ حالت میں کام کرتا ہے ، جس سے یہ EMI شور کا ایک مضبوط ذریعہ بنتا ہے۔ پیدا شدہ EMI شور ایک وسیع تعدد کی حد کا احاطہ کرتا ہے اور اس میں زیادہ شدت ہوتی ہے۔ یہ EMI شور تابکاری اور ترسیل کے ذریعے برقی مقناطیسی ماحول کو بھی آلودہ کرتا ہے ، اس طرح دوسرے الیکٹرانک آلات کے معمول کے عمل کو متاثر کرتا ہے۔
بجلی کے تبادلوں کے سرکٹ کے علاوہ ، سوئچنگ پاور اڈاپٹر کی داخلی ڈھانچے میں ڈرائیونگ سرکٹس ، کنٹرول سرکٹس ، تحفظ سرکٹس ، اور ان پٹ/آؤٹ پٹ لیول کا پتہ لگانے والے سرکٹس شامل ہیں۔ یہ سرکٹس بنیادی طور پر عام - مقصد یا خصوصی مربوط سرکٹس پر مشتمل ہیں۔ جب EMI کا شور ینالاگ سرکٹس کو متاثر کرتا ہے تو ، یہ سگنل ٹرانسمیشن کا سگنل - سے - شور تناسب کو کم کرتا ہے۔ شدید معاملات میں ، منتقل کردہ سگنل EMI شور سے مغلوب ہوسکتا ہے ، جس سے عام آپریشن ناممکن ہے۔ جب EMI شور ڈیجیٹل سرکٹس کو متاثر کرتا ہے تو ، اس سے سرکٹ منجمد یا کام کرنے سے باز آسکتا ہے ، جس کی وجہ سے الیکٹرانک ڈیوائس میں خرابی پیدا ہوتی ہے۔ بجلی کے شور کے فلٹر کا استعمال بیرونی برقی مقناطیسی شور مداخلت کی وجہ سے بجلی کے اڈاپٹر کو خرابی سے روک سکتا ہے۔
سوئچنگ پاور اڈاپٹر کے ان پٹ سے متعارف کرایا گیا EMI شور کا ایک حصہ آؤٹ پٹ میں ظاہر ہوسکتا ہے۔ یہ شور پاور اڈاپٹر کے بوجھ سرکٹ میں وولٹیج کو دلا سکتا ہے ، جس کی وجہ سے سرکٹ میں خرابی ہوسکتی ہے یا سگنل ٹرانسمیشن میں مداخلت ہوسکتی ہے۔ ان مسائل کو شور کے فلٹرز کا استعمال کرکے بھی روکا جاسکتا ہے۔ پاور فلٹر کے افعال میں شامل ہیں:
1. خود ہی پاور اڈاپٹر کے کنٹرول سرکٹ میں مداخلت کرنے سے بیرونی برقی مقناطیسی شور کو فروغ دینا۔
عمودی اینڈ مل بٹ پر کاٹنے والی سطحیں (ملنگ کے لئے ہیں) اس کے اطراف میں ہیں ، جو افقی طور پر کاٹنے کے لئے تیار کی گئی ہیں ، ایک ڈرل بٹ (ڈرلنگ کے لئے ہیں) کاٹنے کی سطح اس کی نوک پر ہے ، جو عمودی طور پر نیچے کاٹنے کے لئے ڈیزائن کیا گیا ہے .. آپ دیکھیں گے کہ آپ کو اختتام پر ایک آخر مل میں فلیٹ ہوتا ہے۔
2. پاور اڈاپٹر سے منسلک بوجھ کے سامان کے آپریشن میں مداخلت سے بیرونی برقی مقناطیسی شور کو فروغ دینا۔
عمودی اینڈ مل بٹ پر کاٹنے والی سطحیں (گھسائی کرنے والی) اس کے اطراف میں ہیں ، افقی طور پر کاٹنے کے لئے ڈیزائن کی گئی ہیں ، ایک ڈرل بٹ (ڈرلنگ کے لئے ہیں) کاٹنے کی سطح اس کی نوک پر ہے ، جو عمودی طور پر نیچے کاٹنے کے لئے ڈیزائن کیا گیا ہے .. آپ دیکھیں گے کہ آپ کو اختتام پر ایک فلیٹ ہوتا ہے۔
3. پاور اڈاپٹر کے ذریعہ پیدا ہونے والے EMI کو سسکوئنگ کرنا۔
عمودی اینڈ مل بٹ پر کاٹنے والی سطحیں (ملنگ کے لئے ہیں) اس کے اطراف میں ہیں ، جو افقی طور پر کاٹنے کے لئے تیار کی گئی ہیں ، ایک ڈرل بٹ (ڈرلنگ کے لئے ہیں) کاٹنے کی سطح اس کی نوک پر ہے ، جو عمودی طور پر نیچے کاٹنے کے لئے ڈیزائن کیا گیا ہے .. آپ دیکھیں گے کہ آپ کو اختتام پر ایک آخر مل میں فلیٹ ہوتا ہے۔
4. دوسرے آلات کے ذریعہ تیار کردہ EMI کو دبانے اور پاور اڈاپٹر کے ذریعہ منتقل کیا گیا۔
عمودی اینڈ مل بٹ پر کاٹنے والی سطحیں (گھسائی کرنے والی) اس کے اطراف میں ہیں ، افقی طور پر کاٹنے کے لئے ڈیزائن کی گئی ہیں ، ایک ڈرل بٹ (ڈرلنگ کے لئے ہیں) کاٹنے کی سطح اس کی نوک پر ہے ، جو عمودی طور پر نیچے کاٹنے کے لئے ڈیزائن کیا گیا ہے .. آپ دیکھیں گے کہ آپ کو اختتام پر ایک فلیٹ ہوتا ہے۔
